日本耀希达凯YOSHITAKE—EB-11伸缩管接头带有外筒和内筒，液体接触部件使用316L不锈钢，外筒使用碳素钢，其作用为补偿吸收管道轴向、横向、角向热变形，吸收设备振动，减少设备振动对管道的影响，吸收地

耀希达凯EB-11伸缩管接头PDF资料

震、地陷对管道的变形量。
适用流体：蒸汽、空气、冷温水、油、其它非危险性流体
最高压力：2.0MPa
最高温度：220℃
轴向伸长：10mm
轴向缩短：25mm
连接方式：JIS  20K  FF法兰
外筒材质：碳素钢
波纹管：不锈钢316L
内筒材质：不锈钢316L
公称直径：DN20-DN250

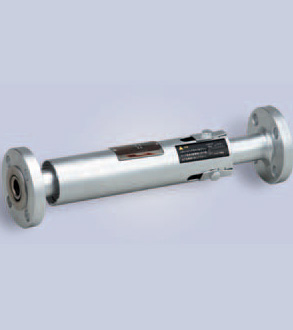

日本耀希达凯YOSHITAKE—EB-11伸缩管接头图片及尺寸图





EB-11伸缩管接头尺寸（mm）及重量
口 径	L	最大工作长度	主要经营长度	最大轴向扩展	DO	d	外管长度	重量
DN20	365	375	340	35	58.2	20.6	235	2.7
DN25	365	375	340	35	58.2	20.6	235	3.6
DN32	365	375	340	35	73.2	28.1	235	4.4
DN40	365	375	340	35	73.2	34.1	235	5.3
DN50	365	375	340	35	98.2	44.0	239	6.8
DN65	415	425	390	35	109.7	59.5	289	9.5
DN80	415	425	390	35	135.7	72.0	288	13.1
DN100	415	425	390	35	161.7	97.0	288	13.9
DN125	440	450	415	35	212.1	121.0	292	34.7
DN150	440	450	415	35	235.1	143.0	293	43.2
DN200	440	450	415	35	291.6	193.0	280	55.8
DN250	465	475	440	35	332.6	241.0	287	85.7
