日本耀希达凯YOSHITAKE—EB-12伸缩管接头带有外筒和内筒，液体接触部件使用316L不锈钢，外筒使用碳素钢，其作用为补偿吸收管道轴向、横向、角向热变形，吸收设备振动，减少设备振动对管道的影响，吸收地震、地陷对管道的变形量。

耀希达凯EB-12伸缩管接头PDF资料

适用流体：蒸汽、空气、冷温水、油、其它非危险性流体
最高压力：2.0MPa
最高温度：220℃
轴向伸长：20mm
轴向缩短：50mm
连接方式：JIS  20K  FF法兰
外筒材质：碳素钢
波纹管：不锈钢316L
内筒材质：不锈钢316L
公称直径：DN20-DN250

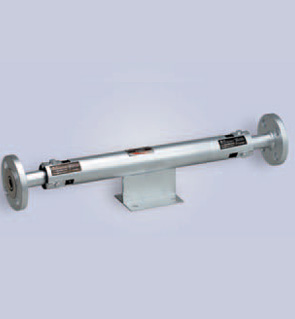

日本耀希达凯YOSHITAKE—EB-12伸缩管接头图片及尺寸图



EB-12伸缩管尺寸（mm）及重量表
口径	L	最大工作长度	主要经营长度	最大轴向扩展	D0	d	底座尺寸								重量
							H	J	K	A	B	C	h1	螺栓尺寸
DN20	680	700	630	70	60.5	20.6	100	100	60	135	95	3.2	12	M10	4.8
DN25	680	700	630	70	60.5	20.6	100	100	60	135	95	3.2	12	M10	5.7
DN32	680	700	630	70	76.3	28.1	120	100	70	135	105	3.2	12	M10	7.5
DN40	680	700	630	70	76.3	34.1	120	100	70	135	105	3.2	12	M10	7.6
DN50	680	700	630	70	101.6	44.0	130	100	80	140	120	3.2	15	M12	10.8
DN65	780	800	730	70	114.3	59.5	140	120	100	160	140	4.0	15	M12	13.4
DN80	780	800	730	70	139.8	72.0	150	120	110	160	150	4.0	15	M12	18.2
DN100	880	900	830	70	165.2	97.0	170	120	130	160	175	4.0	19	M16	21.6
DN125	880	900	830	70	216.3	121.0	200	120	150	175	205	4.0	19	M16	48.2
DN150	930	950	880	70	236.4	143.0	220	160	180	215	235	4.5	23	M20	58.2
DN200	930	950	880	70	293.4	193.0	250	160	220	215	285	4.5	25	M22	80.4
DN250	980	1000	930	70	334.4	241.0	300	180	280	255	375	4.5	27	M24	#####
