GPK-2003减压阀属于空气操作型远程减压阀，引导动作型。

耀希达凯GPK-2003减压阀PDF资料

GPK-2003减压阀参数介绍
压力范围：
一次侧压力：0.25—2.0MPa


二次侧压力：0.2—1.4MPa

适用流体：蒸汽
最高温度：220℃
阀体材质：球墨铸铁
阀座材质：不锈钢
导阀、导阀座材质：不锈钢
隔膜材质：不锈钢
公称直径：螺纹式：DN15-50
               法兰式：DN15-100
连接方式：JIS Rc
                    JIS 10K  20K RF

GPK-2003减压阀图片及尺寸图

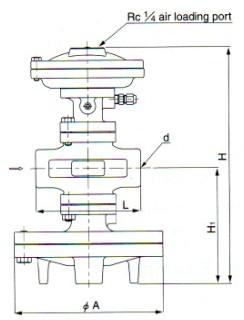

GPK-2003减压阀螺纹连接尺寸（mm）及重量（kg）
口径	d	L	H1	H	A	重量
DN15	Rc1/2	150	170	353	200	17.5
DN20	Rc3/4	150	170	353	200	17.5
DN25	Rc1	160	175	359	226	22.0
DN32	Rc11/4	180	192	389	226	25.0
DN40	Rc11/2	180	192	389	226	25.0
DN50	Rc2	230	216	453	276	36.5

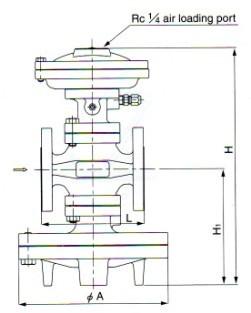

GPK-2003法兰减压阀尺寸(mm)及重量表
口径	L	H1	H	A	重量(kg)
DN15	146(142)	170	353	200	19.0(18.8)
DN20	146(142)	170	353	200	19.5(19.3)
DN25	156(152)	175	359	226	24.5(24.1)
DN32	176(172）	192	389	226	27.5(27.1)
DN40	196(192)	192	389	226	28.0(27.6)
DN50	222(218）	216	453	276	39.5(39.3)
DN65	282(278)	251	507	352	68.0(67.7)
DN80	302(294)	264	530	352	75.0(72.8)
DN100	342(330)	321	613	401	114.5(113.9)
